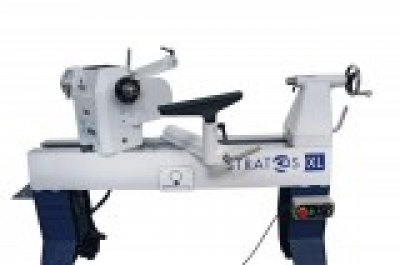

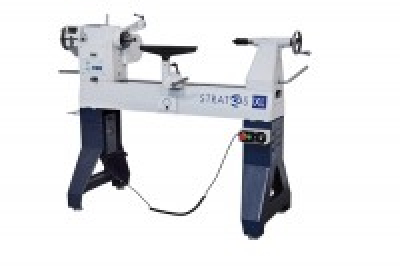

STRATOS XL Drechselmaschine
Die neue STRATOS XL vereint hohes Gewicht, Stabilität und Kraft mit Präzision und Bedienfreundlichkeit. Ziel war die Entwicklung einer äußerst massiven, stabilen und laufruhigen Maschine, die dank ihrer Vielseitigkeit sowohl Anfängern, als auch fortgeschrittenen und professionellen Drechslern unzählige Möglichkeiten in der Werkstückgestaltung bietet.
Die Maschine ist für das Drechseln von großen, schweren Werkstücken gleichermaßen bestens geeignet, wie für das Schreibgeräte-, Miniatur- und Längsholzdrechseln.
ACHTUNG: Aufgrund des Artikelgewichtes müssen wir einen Sperrgutzuschlag von 140,- € erheben.
Einige Highlights der STRATOS XL:
- Hohes Gewicht und Laufruhe dank schwerer Gusskonstruktion (Bankbett, Spindelstock, Reitstock, Unterbau und Handauflagenunterteil aus Grauguss)
- Viel Kraft in allen „Lebenslagen“ dank starkem 3 PS Motor und Frequenzumrichter
- Exakt fluchtende Spitzen (inkl. Doppelkonus für schnelles, Zeit sparendes Ausrichten)
- Große Drehzahlbereiche auf allen 3 Spindelstufen, wobei der überwiegende Teil der Arbeiten auf der mittleren Stufe (also ohne Umlegen des Riemens) erledigt werden kann

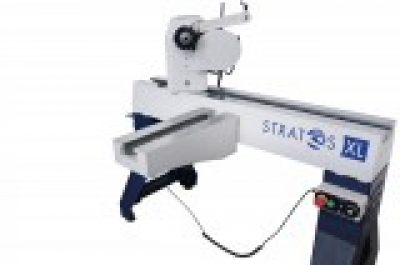

- 7 (!) Aufnahmepunkte für die optional erhältliche kombinierte Außendrehvorrichtung/Bettverlängerung 500 mm;
- Aufnahmebohrungen links bzw. rechts am Bankbett
- Stirnseitig am Bankbett (für ergonomisches Arbeiten und noch mehr Laufruhe bzw. nochmals mehr Spitzenhöhe)
- Jeweils stirnseitig und seitlich an den Gussbeinen

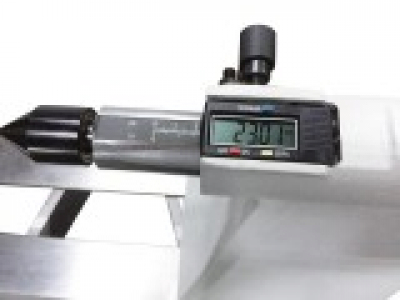

- Reitstockpinolenweg 150 mm mit Pinolenskala.
- Große Spitzenhöhe von 280 mm standard (bei Montage der Bettverlängerung und Handauflage mittig (stirnseitig) am Bankbett 50 mm Spitzenhöhe zusätzlich! (330 mm)

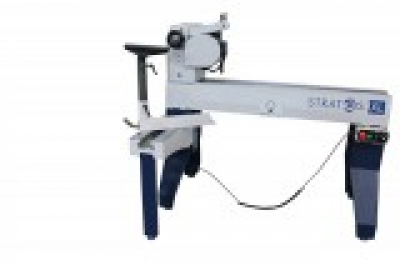

- Dank dem dreh- und verschiebbaren Spindelstock sind Drehdurchmesser bis 1.000 mm möglich
Einzigartig in dieser Maschinenklasse:
Optional ist eine Bettverlängerung 500 mm erhältlich, welche auch als Außendrehvorrichtung verwendbar ist. 7 (!) Aufnahmepunkte garantieren extreme Vielseitigkeit und Anpassungsmöglichkeiten je nach Platzgegebenheit in der Werkstatt.
Der Abstützfuß und die Verlängerung für die Handauflage garantieren optimale Stabilität, auch beim Bearbeiten von großen Werkstückdurchmessern.
Grundausstattung:
- Bankbett, Unterbau, Spindel- sowie Reitstock aus massivem Grauguss
- Vierzackmitnehmer MK2
- Mitlaufkörner MK2
- Stufenlos einstellbare Geschwindigkeit über Frequenzumrichter und 3 Riemenstufen
- 24 – Schritt Teileinrichtung
- Handauflagenoberteil 400 mm (mit 30 mm Schaft)
- Planscheibe 150 mm
- Vorbereitet für die optional erhältliche Bettverlängerung / Außendrehvorrichtung (an 7 Positionen montierbar!)
- Schwenkbarer und verschiebbarer Spindelstock
- Motor mit Vor- und Rückwärtslauf
- Aufnahmehalterung mit Bohrung (für Zubehör, z.B. Absaughaube)
- Halter für Bedienwerkzeug
- Mobile Bedienbox mit Magnetfunktion
- Handrad aus Stahl
Technische Daten:
- Spitzenhöhe 280 mm
- Drehdurchmesser über dem Bett: 550 mm
(mit optionaler Außendrehvorrichtung bis zu 1.000 mm!)
- Spitzenweite ca. 750 mm (erweiterbar!)
- Spindelanschluss M33 x 3,5
- Spindel und Reitstock Konus MK2
- Frequenzumrichter
Stufe 1 = 60 – 1.200 U/min
Stufe 2 = 100 – 2.200 U/min
Stufe 3 = 150 – 3.700 U/min
- Pinolenweg 150 mm mit Skala.
- Motor 3 PS (Anschluss 230 V)
- Gewicht ca. 320 kg
Jetzt neu:
2 Steckdosen am Gehäuse des Frequenzumformers.
2 Stufiger Bremszeit Schalter.
Trapezgewindespindel in der 150 mm Pinole.
Massive Stellfüsse m. M 20 Gewinde.
Optional erhältlich:
Kombinierte Bettverlängerung / Außendrehvorrichtung 500 mm (KBA)
Diese Verlängerung lässt sich an 7 verschiedenen Aufnahmepunkten an der STRATOS XL verwenden und ist damit sowohl als Bettverlängerung, als auch als Außendrehvorrichtung einsetzbar.
Aufnahmepunkte bei der STRATOS XL Maschine:
- Links und rechts am Bankbett
- Stirnseitig (mittig) am Bankbett

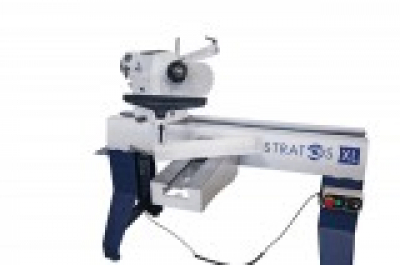

- Jeweils seitlich und stirnseitig an den Gussbeinen (hier wird die Verwendung des Abstützfußes für die Verlängerung empfohlen!)

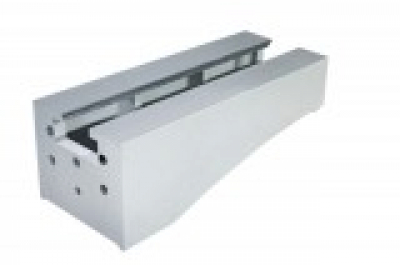

Bettverlängerung 500 mm
Inkl. Schrauben. Verwendbar an 7 Aufnahmepunkten! (Pos 1)
Erweiterungsset für Bettverlängerung
Ermöglicht die Verwendung als Außendrehvorrichtung.
Bestehend aus:
- Abstützfuß (Pos. 2)
- Verlängerung für Handauflage (Pos. 3)
KOMPLETTSET kombinierte Bettverlängerung / Außendrehvorrichtung
Bestehend aus: Bettverlängerung 500 mm + Abstützfuß + Verlängerung für Handauflage
(Pos. 1 + Pos. 2 + Pos. 3)
Schnellwechsel-System „EASY XL“
Diese Vorrichtung wird an die jeweiligen Aufnahmepositionen der Drechselbank bzw. an die Bankbettverlängerung montiert. Dies ermöglicht ein schnelles Wechseln der Bettverlängerung zur Anwendung als Außendrehvorrichtung. Passend für STRATOS XL Drechselmaschine.
Bestehend aus:
- Adapterplatte (für Montage an die Bettverlängerung)
- 2 x Aufnahmeplatte (für Montage an das Bankbett bzw. Gussbein)
- Div. Schrauben und Fixierschraube
Zusätzliche Aufnahmeplatte
Für die Montage an einen weiteren Aufnahmepunkt an der Drechselbank.
Inkl. Schrauben.

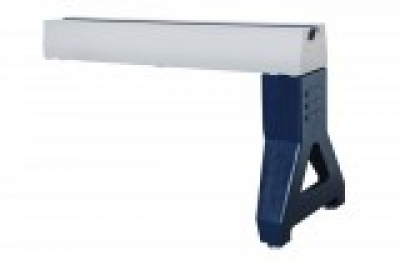

Bettverlängerung 1400 mit Abstützfuß
Passend für STRATOS XL Drechselbank. Mit dieser massiven Bettverlängerung erweitert sich der Einsatzbereich der Maschinen nochmals zusätzlich um 1.400 mm Spitzenweite. Die Spitzenweite beträgt nach Montage ca. 2.100 mm und kann durch die Verwendung einer weiteren Bettverlängerung nochmals erhöht werden.
Technische Daten:
