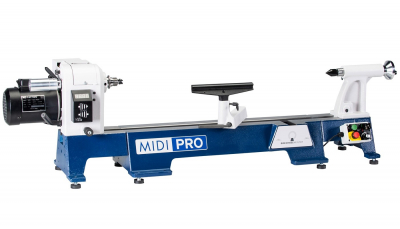

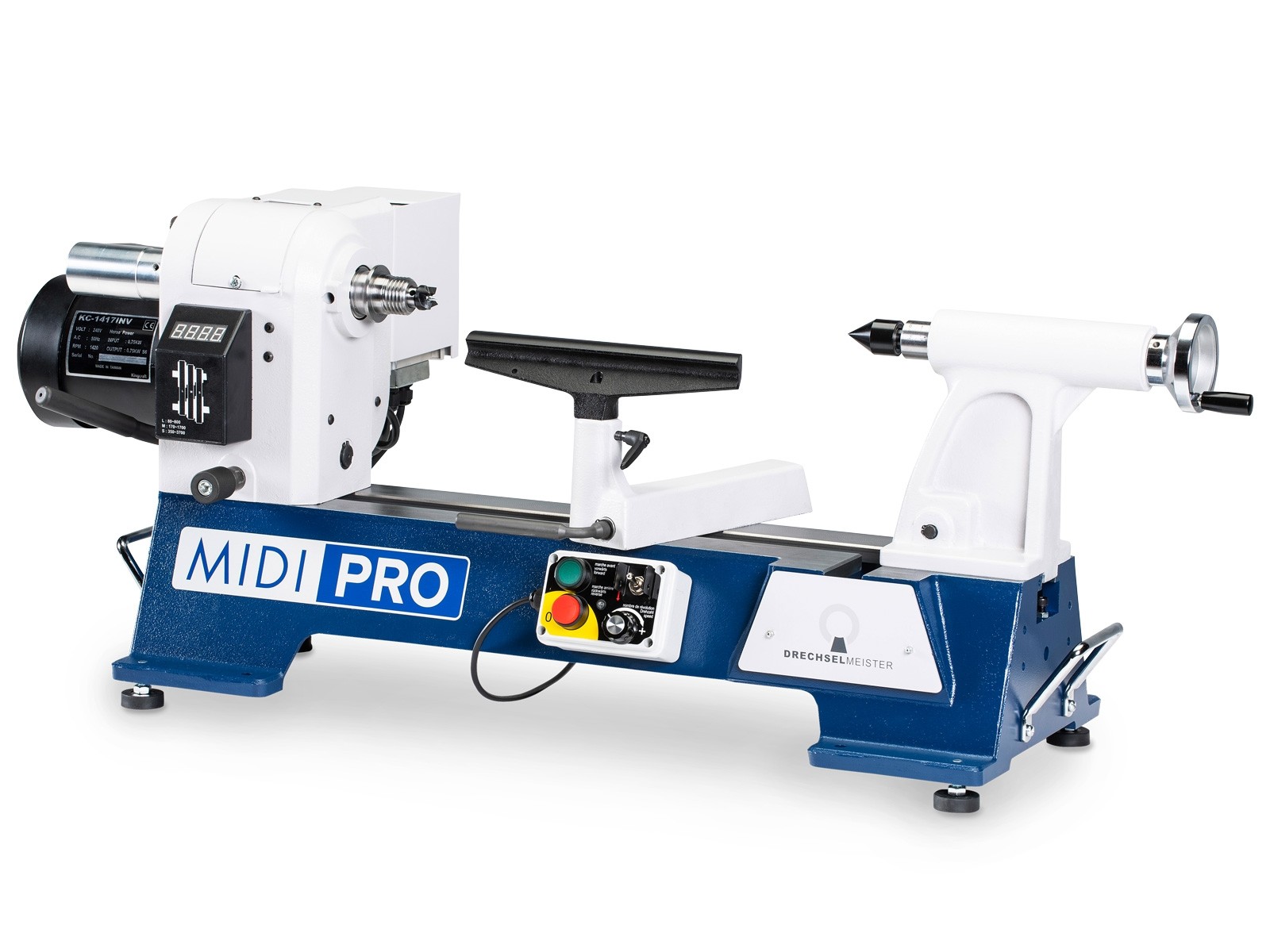

MIDI PRO Tischdrechselbank DDMIDIPRO

MIDI PRO: Tischdrechselbank – neu gedacht.

JETZT NEU ÜBERARBEITET mit folgenden Verbesserungen:

• Mit neuer Stahl-Planscheibe D = 95 mm (anstelle D = 80 mm)

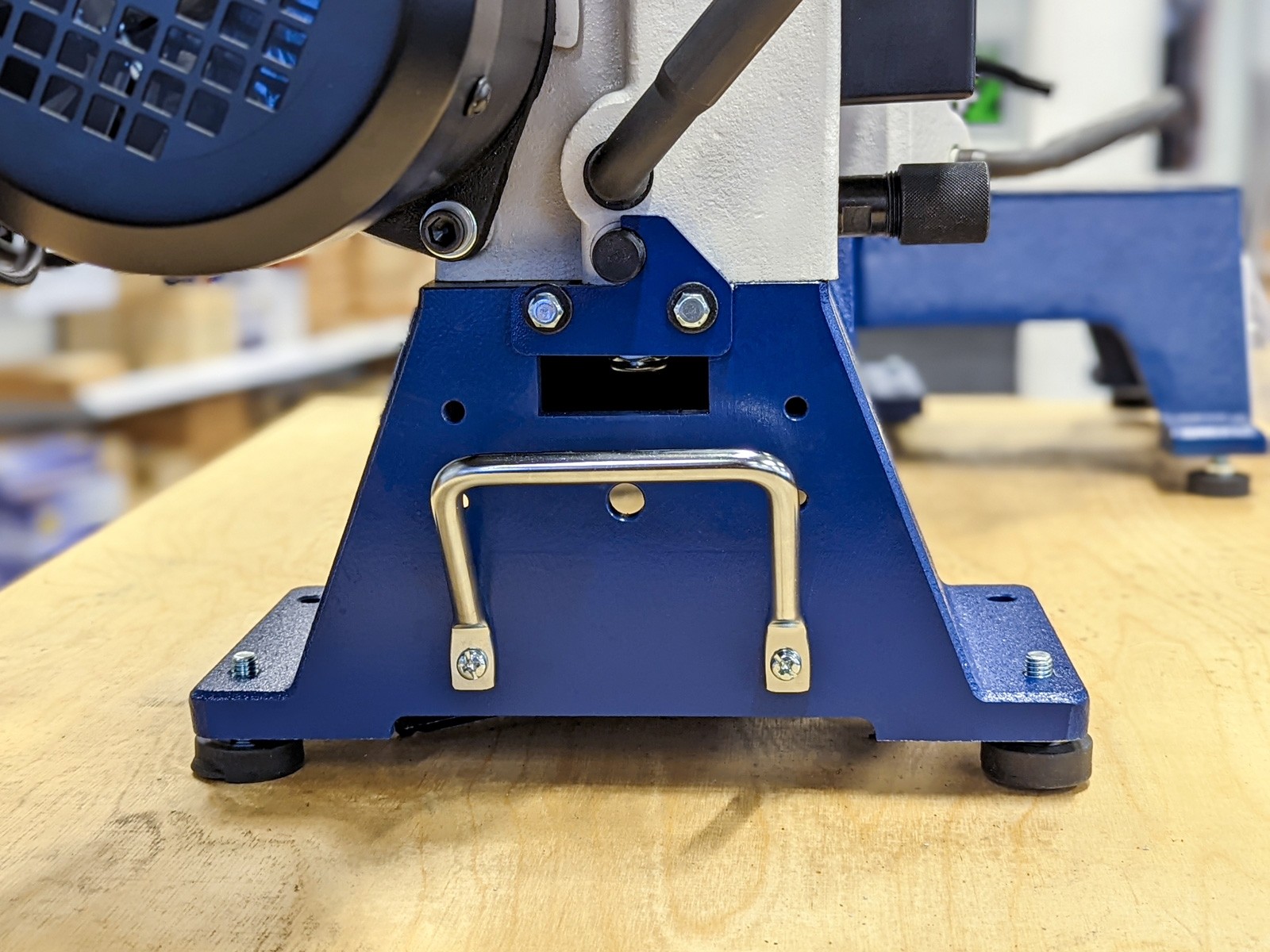

• Mit 0-Grad Anschlag für Spindelstock (ermöglicht die präzise Rückstellung nach dem Schwenken des Spindelstockes)
• Mit Hauptschalter (zum stromlos Schalten der Maschine)

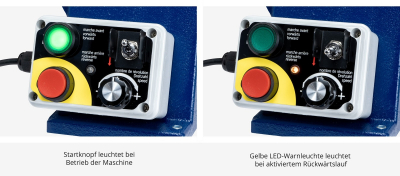

• Magnetische Schaltereinheit neu mit EIN-Schalter mit Leuchtfunktion
• Magnetische Schaltereinheit neu mit gelber Warnleuchte für Warnung "Rückwärtslauf"
• Mit 2-stufigem Bremsschalter "schnell" / "standard" *

*Der Bremsschalter (schnell/standard) ermöglicht das Umschalten der Bremsgeschwindigkeit je nach Bedarf:
   - Stufe "schnell" ist ideal z.B. beim Drechseln von Kugelschreibern, da das Werkstück bei wiederholtem Ausschalten der Maschine schnell
     abgebremst wird (dies ermöglicht ein zeitsparendes Arbeiten)
   - Stufe "standard" für längere Bremszeit (bei "normalen" Werkstücken)

Beschreibung:

Mit dem dreh- und verschiebbaren Spindelstock und den vielen weiteren Vorteilen richtet sich diese Drechselbank an erfahrene Anwender mit hohem Anspruch, aber auch an Einsteiger, die von Beginn an mit einer hochwertigen und funktionellen Drechselbank der neuesten Generation arbeiten möchten.
Besondere Beachtung lag bei der Konstruktion darauf, eine extrem stabile und vielseitig verwendbare, aber dennoch Platz sparende Tischdrechselbank zu bauen. So hat das massive Bankbett eine Auflagebreite von 30 (!) cm bei kompakten 80 cm Bankbettlänge.

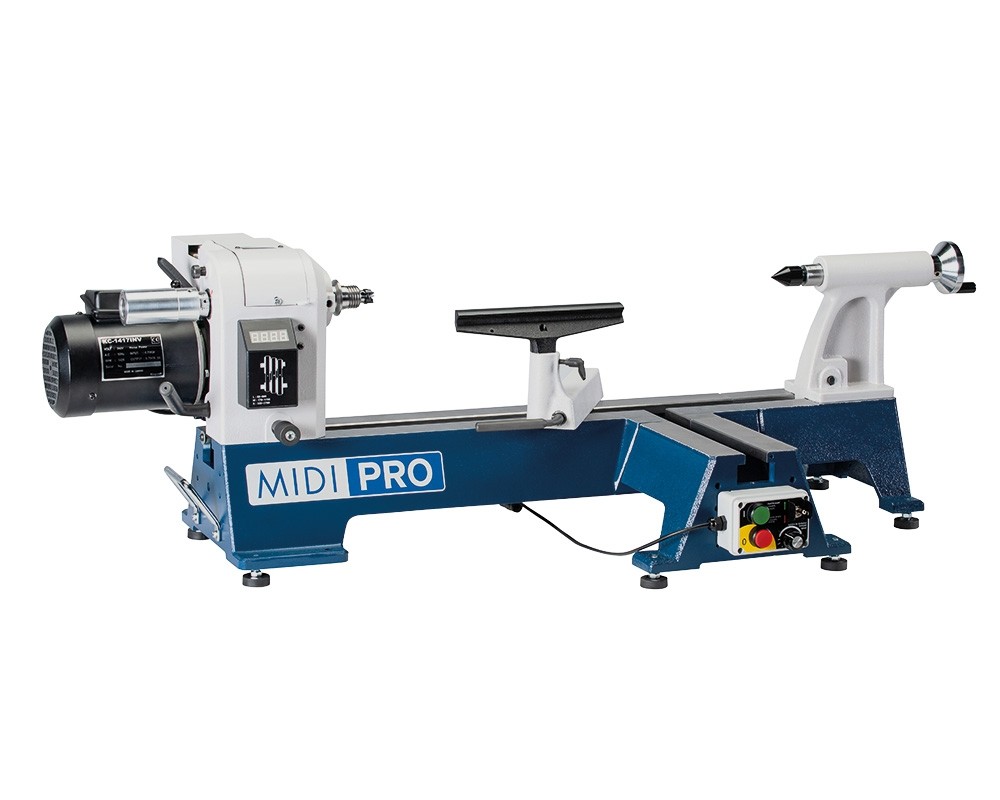

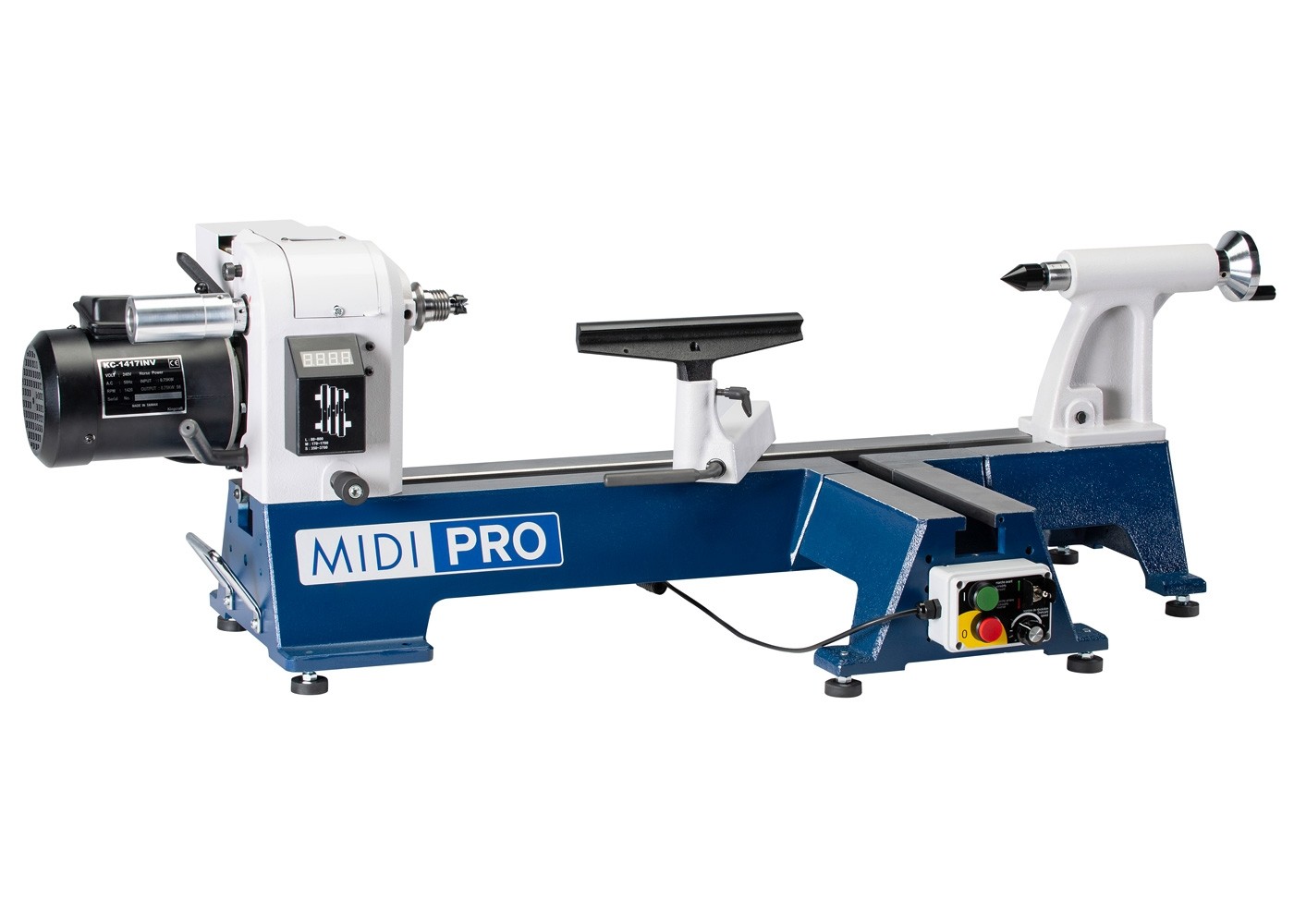

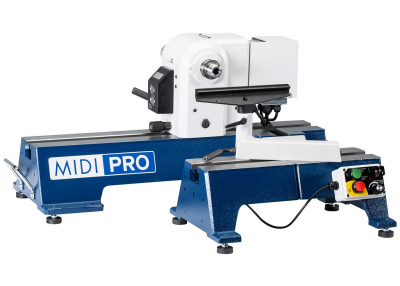

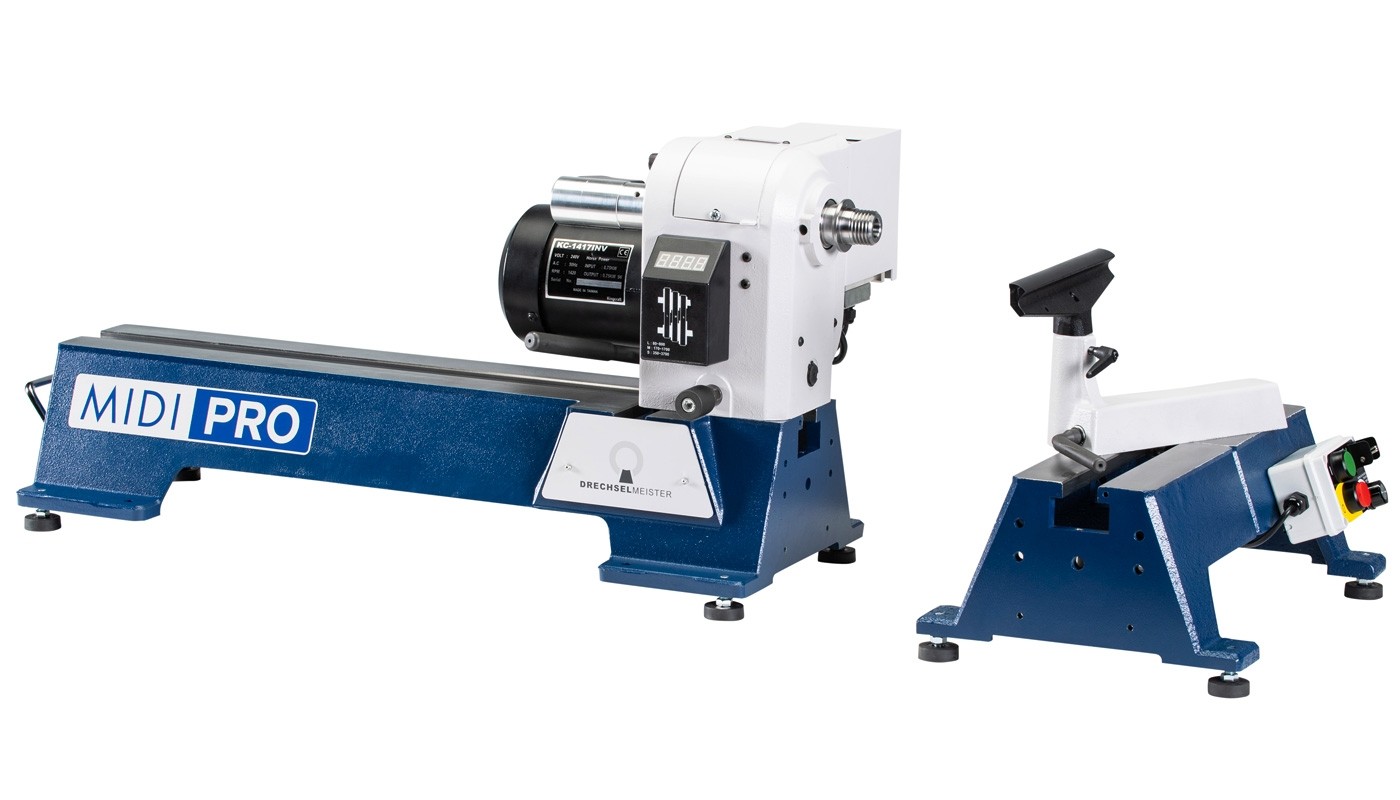

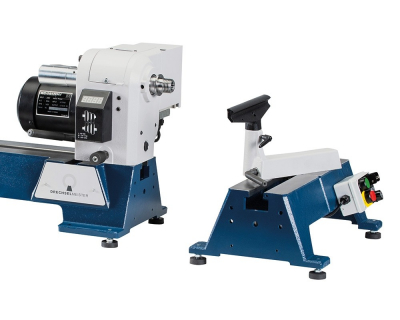

Neuartig ist die Frontöffnung am Bankbett, an welche ein kurzes, optional erhältliches Zusatzbett montiert werden kann.

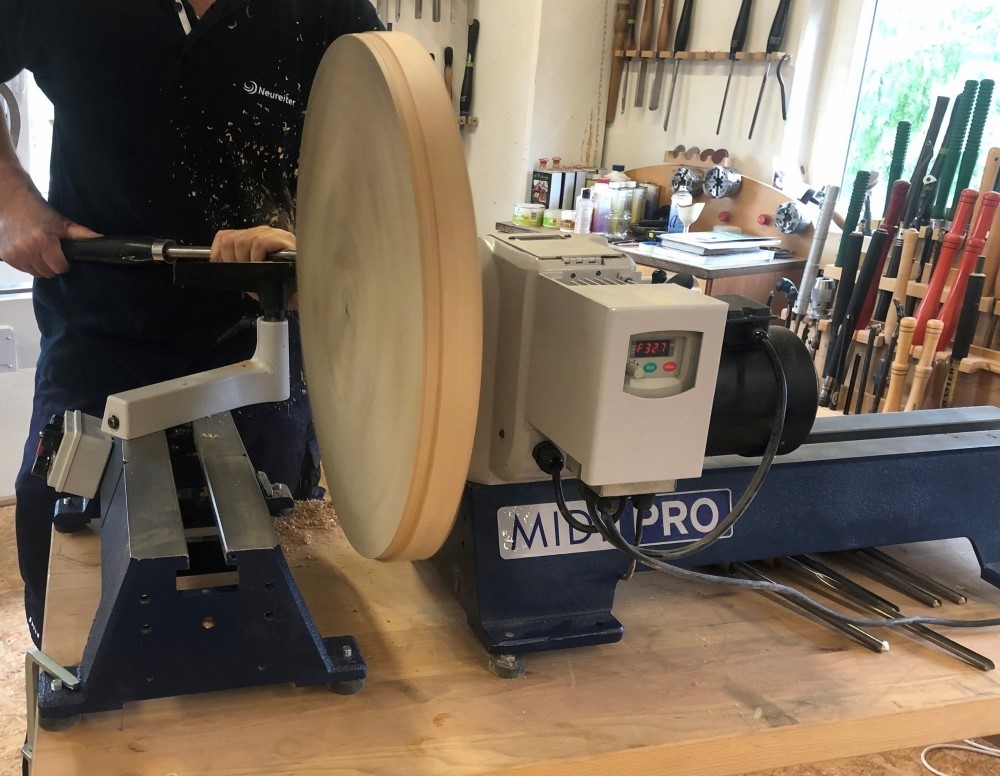

Damit steht diese Tischbank außergewöhnlich stabil und ermöglicht die komfortable Bearbeitung von größeren und unwuchten Werkstücken, aber natürlich auch ein ergonomisches Arbeiten an kleinen Werkstücken wie Dosen, kleinen Vasen usw.
Besonderheit: Das Handauflagenunterteil (inkl. Handauflage) wird über die Frontöffnung im Bankbett ganz einfach nach vorne auf das optionale Zusatzbett rausgeschoben. (Kein Entfernen des Reitstockes bzw. rausziehen/einfädeln des Handauflagenunterteils notwendig!)

Diese Maschine wurde speziell für folgende Anwendungsbereiche und Kundenanforderungen konzipiert:

• Als Drechselbank für Einsteiger und Fortgeschrittene mit begrenzten Platzverhältnissen
  Die MIDI PRO hat ein kleines Aufstellmaß trotz massiver Bauweise und kann im Gegensatz zu größeren Standmaschinen nach dem Arbeiten platzsparend verstaut werden.
• Als Zweit-Drechselbank für ambitionierte Drechsler
  Die MIDI PRO eignet sich ideal als Zusatzgerät für alle Anwender, die bereits eine größere und daher unhandlichere Drechselbank ihr eigen nennen - sie ist kompakt und dennoch komfortabel (Stichwort dreh- und verschiebbarer Spindelstock) und findet beinahe "in jeder Nische" Platz.
• Als transportable, aber vollwertige Drechselbank für Märkte und Wochenendhäuser
  Die MIDI PRO hat zwar ein beachtliches Gesamtgewicht von ca. 67 kg, kann aber schnell und mit geringstem Aufwand in ihre Einzelteile "zerlegt" werden.
  Das heißt, der Spindelstock und Reitstock, sowie die Handauflage, können ganz einfach vom Bankbett geschoben werden.
  Das schwerste Teil wiegt nur 27 kg und kann somit von einer Person alleine in ein Fahrzeug geladen werden.


Ausstattung und Highlights der MIDI PRO Tisch-Drechselmaschine:

Bankbett:

• Besonders massive Gussausführung für beste Dämpfung und das Verhindern von Vibrationen
• Extra breite Auflagefläche von 30 cm für stabilen Stand (viele herkömmliche Tischbänke haben nur 15 – 20 cm)
• Dennoch kompakte Abmessung von nur 80 cm Bankbettlänge

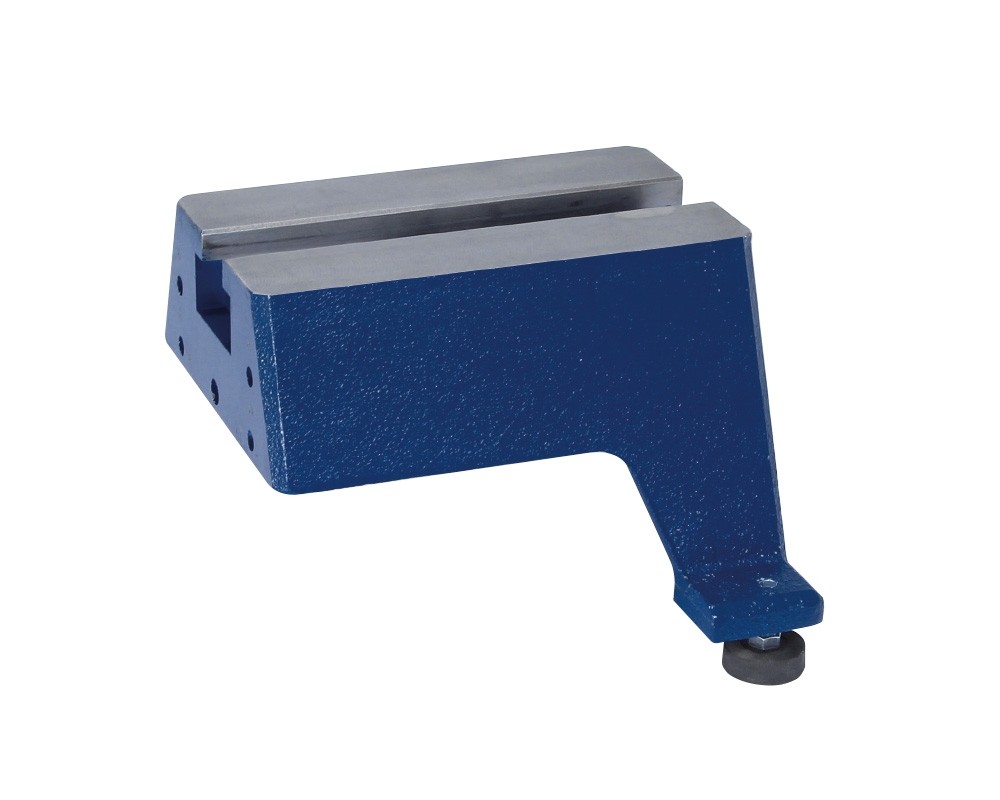

• Frontöffnung am Bankbett, für die Montage eines(optional erhältlichen) Zusatzbettes
• „Parkposition“ für den Reitstock, das Handauflagen-Unterteil kann über die Frontöffnung nach vorne rausgezogen werden

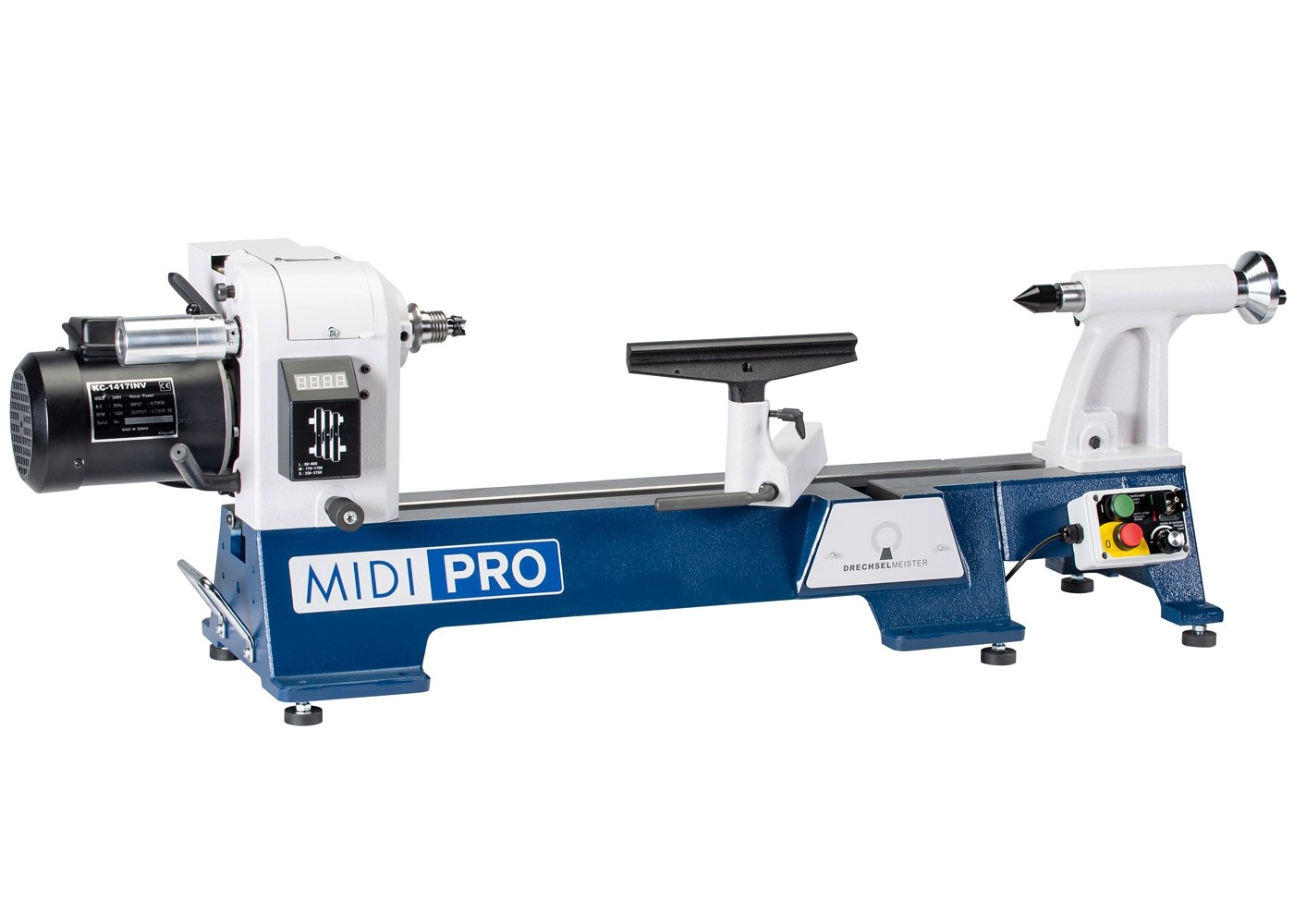

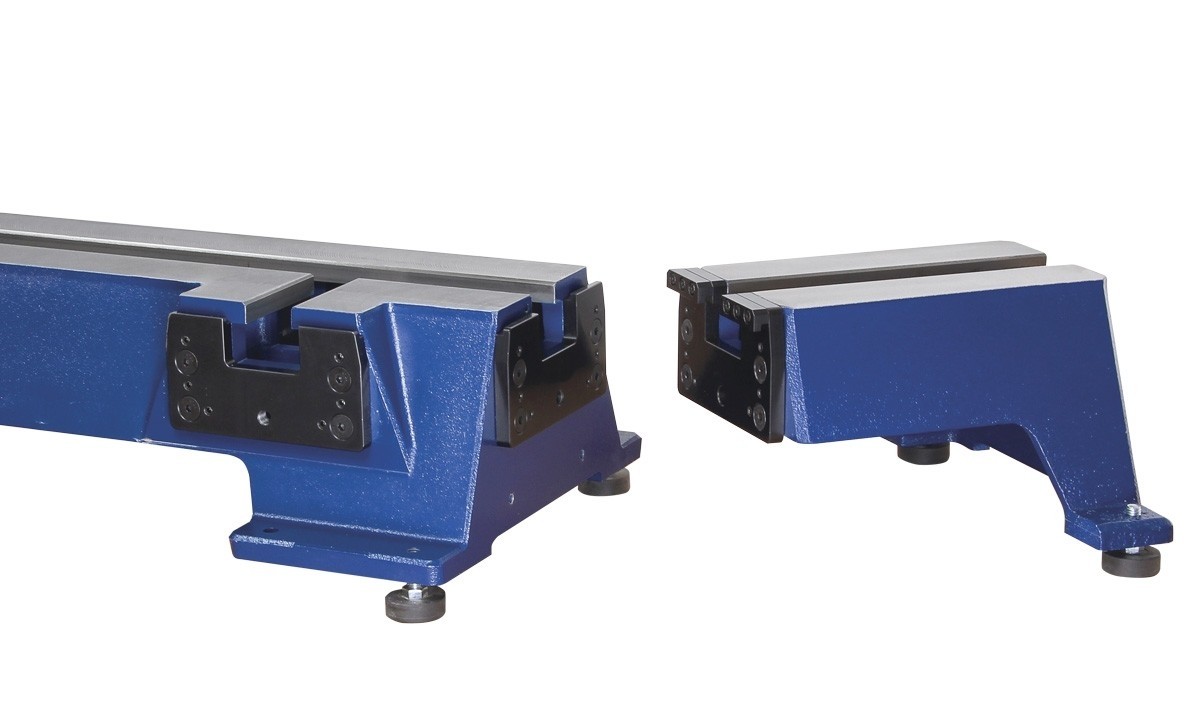

• Aufnahmebohrungen für die Montage eines Zusatzbettes links und rechts am Bankbett vorhanden, somit kann die Spitzenweite auf Wunsch schrittweise verlängert werden (z.B. Spitzenweite 910 mm gesamt bei Verwendung von 2 Stk. Zusatzbetten)
• Optional ist ein Schnellwechsel-System erhältlich, um das Zusatzbett an den verschiedenen Aufnahmepunkten schnell und unkompliziert zu montieren
• Inklusive Tragegriffe

Spindelstock:

• Massive Gussausführung, funktionell wie sonst nur bei größeren Drechselbänken

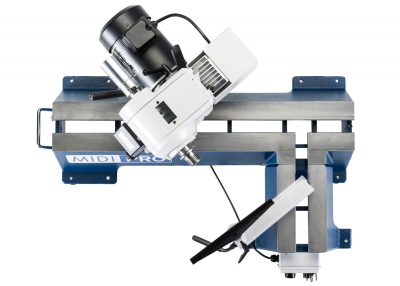

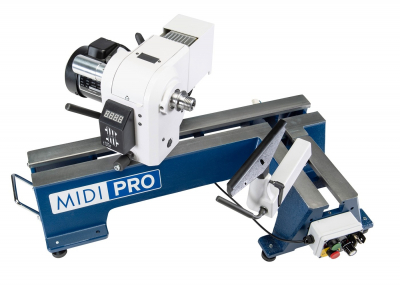

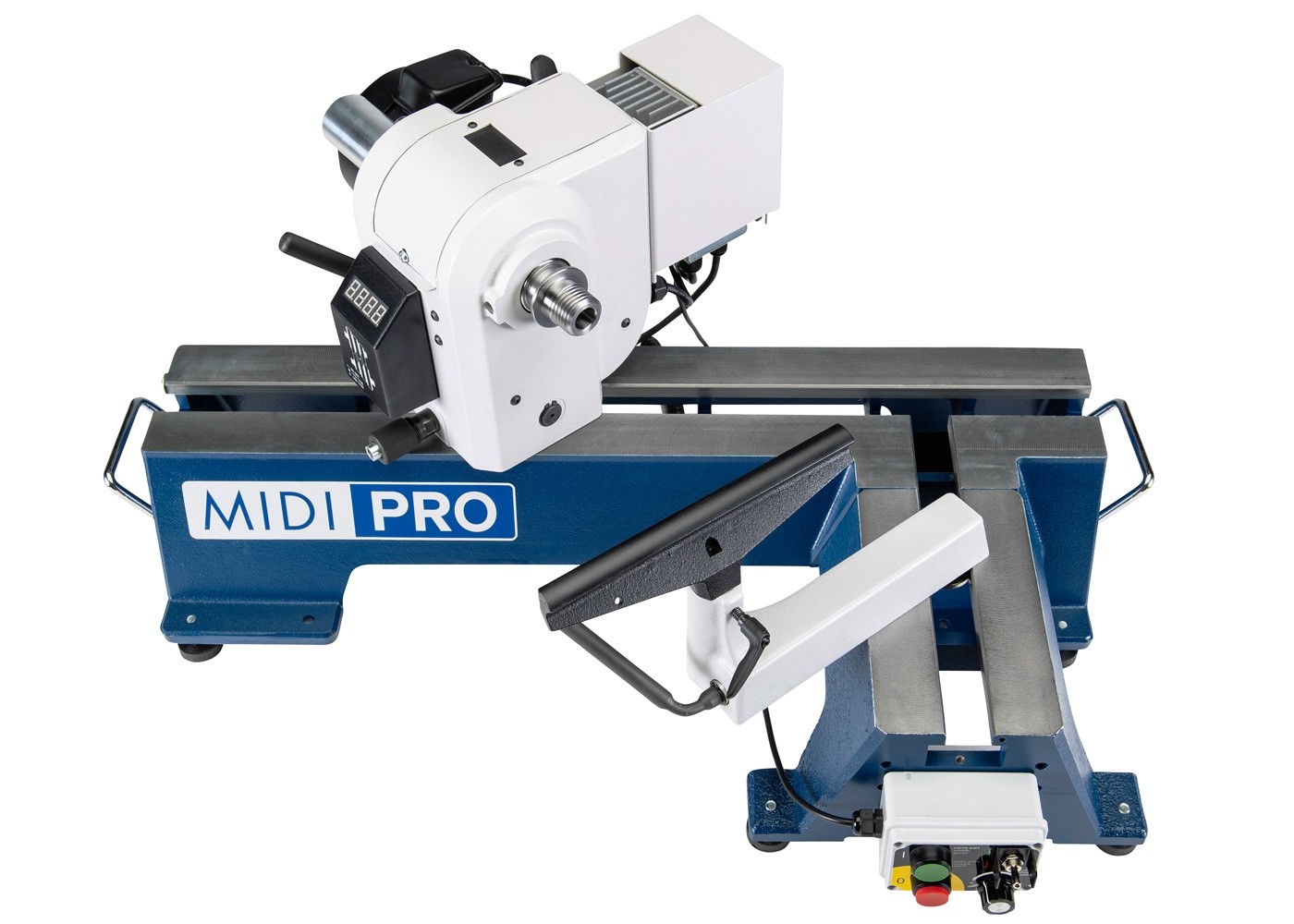

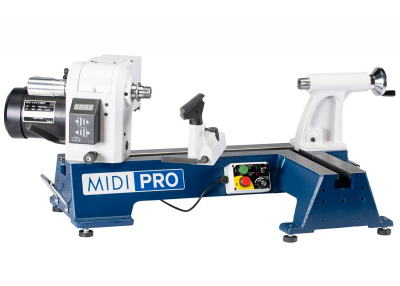

• Spindelstock dreh- und verschiebbar über das gesamte Bankbett
• Spindel 3-fach gelagert mit breitem Lagerabstand
• Spindelanschluss M33 x 3,5 mit ASR-(Euro-)Ablaufsicherungsnut
• Starker 1 PS Motor mit Frequenzumrichter und 3 Riemenstufen mit besonders breitem Drehzahlbereich und Poly-V-Riemenantrieb
• Gut ablesbare Digitalanzeige für die Drehzahl
• Bewegliche, magnetische Schaltereinheit, individuell positionierbar
• Komfortable Handwalze an der Spindel, extra lang
• Bohrung im Guss für Arretierstift (für Spindelblockierung)
• 24-Schritt-Teileinrichtung (alle 15°)
• Inkl. Doppelkonus für das sekundenschnelle Einrichten der Spitzenflucht
• Rastersystem für die Spindelkopf-Schwenkung
• Spitzenhöhe 178 mm / Drehdurchmesser über dem Bankbett 355 mm (ca.)

Reitstock:

• Massive, geschlossene Gussausführung
• Pinole MK2 mit 100 mm Pinolenweg und Maßskala, ideal zum Bohren
• Pinolen-Schnellwechselsystem für den Einsatz einer optional erhältlichen Bohrpinole mit ER25 Spannzangenaufnahme (somit kein Verlust von Spitzenweite durch ein Bohrfutter)
• Pinole mit Trapezgewinde, besonders leichtgängige und schnelle Übersetzung
• Handrad mit gelagerter Kurbel

Neuartiges Pinolen-Schnellwechselsystem!
Optional ist eine ER25 Reitstock-Bohrpinole mit 100 mm Pinolenweg für die Aufnahme von hochwertigen und präzisen ER25 Spannzangen lieferbar.

(Erläuterungen zum ER25 Bohrpinolen-System:
Das Pinolen-Schnellwechselsystem am Reitstock der MIDI 2 und MIDI PRO ermöglicht es, eine Bohrpinole mit hochwertigem ER25 Spannzangen-System einzusetzen. Somit können Bohrer direkt und präzise in die jeweils passende ER25 Spannzange eingespannt werden, ohne Verwendung eines separaten Bohrfutters bzw. ohne Verlust von Spitzenweite beim Bohren.
ER25 Spannzangen sind äußerst präzise und sowohl in der Holzbearbeitung, als vor allem auch in der Metallbearbeitung seit Jahren bewährt.
Die Trapezgewinde-Spindel für die Pinolenverstellung bei den MIDI 2 und MIDI PRO Maschinen sorgt für leichtgängigen und schnellen Vortrieb, was dem System zusätzlich zugute kommt. Da die ER25 Bohrpinole ausschließlich für den Zweck des Bohrens in den Reitstock eingesetzt wird und nicht im normalen Betrieb der Maschine verwendet wird, gibt es kein Risiko einer Beschädigung des Feingewindes für die ER25 Spannmutter!
Die ER25 Bohrpinole, ER25 Spannzangen und Bohrer sind optional erhältlich!)
